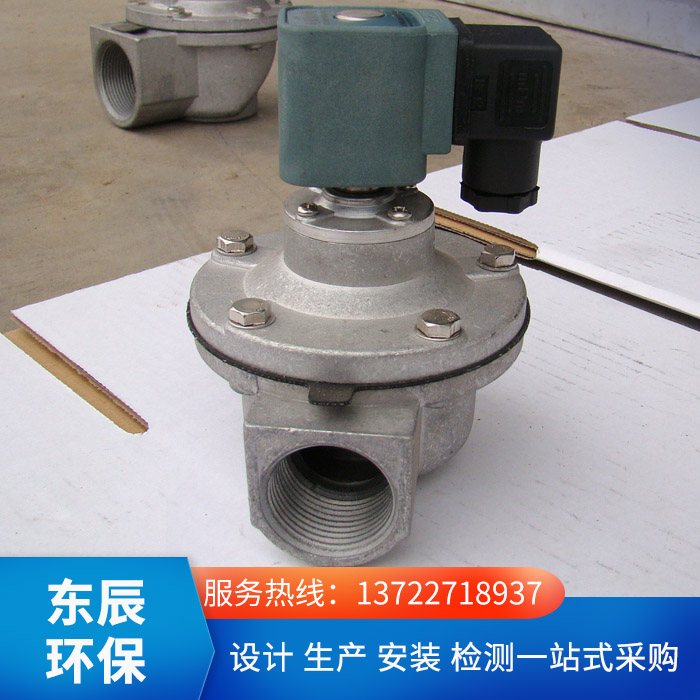

電磁脈沖閥的規格有很多，其中直角脈沖電磁閥，全稱‘直角式電磁脈沖閥’，特點是其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的脈沖清灰氣流。

直角脈沖電磁閥構造與工作原理：

直角式脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。

當脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。


直角脈沖閥技術參數：
適應環境：溫度-10-55攝氏度；相對濕度不大于85%
工作介質：清潔空氣，露點-20攝氏度。
噴吹壓力：0.3-0.8MPa。
